龍門式碼垛機

所屬分類：自動碼垛機
點擊次數：
發布日期：2019-06-05 11:16
在線詢價

詳細介紹

產品參數

龍門式碼垛機也稱多工位碼垛機

多工位碼垛機參數
機機械尺寸:L6200mm W400mm H3500mm
碼垛立式：真空吸盤夾板側夾式抓手式
堆積高度：標準1800mm
碼垛速度: 1分鐘1-2箱
耗氣量: 500ml/min
主電源: 380V 50/60hz
適用氣源: 0.6-0.8mpa
控制系統: PLG控制
適用棧板:標準:L800-1300mm W800-1300mm
整機重量:約3000KG

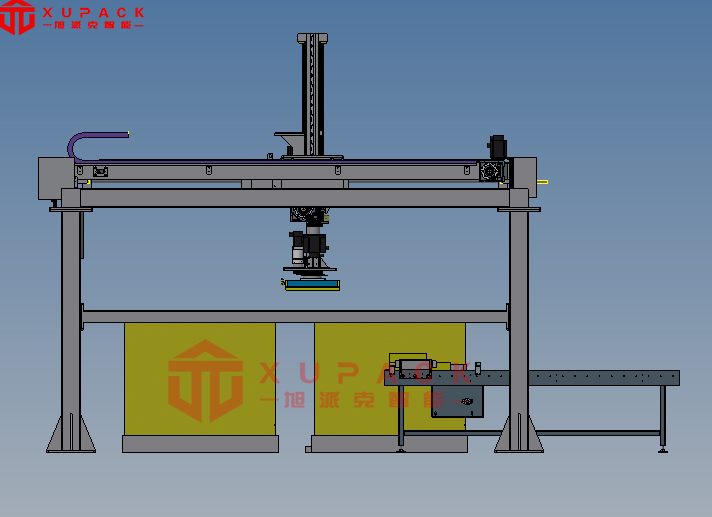

產品展示

產品介紹

龍門式碼垛機可以分為多個工位工位碼垛，通過XYZ軸移動來碼垛，夾具可分為吸盤式，夾取式，等等，根據客戶的產品來定制設計夾具，水平移栽，左右移栽，上下升降，等一些機構組成的龍門式碼垛機。

成品紙箱通過輸送到碼垛指定區定位，碼垛機把伸出去的臂和臂上吸盤的位置在初始位置都是在紙箱定位的正上方，當包裝箱定位信號發出時，懸臂通過電機控制運動向下（Z軸向運動），達到吸盤可吸高度時，懸臂停止下降，真空吸盤開啟，吸起包裝箱后，懸臂電機反轉，將懸臂升到安全高度后，懸臂通過左右向電機的移動，將懸臂移動定位到設定好所需的位置正上方進行定位（X軸運動），（Z軸運動）定位在上方后，懸臂上升下降電機開始運動，運動到設定位置，把包裝箱碼入指定位置。重復以上動作，把整托碼垛完以后，蜂鳴器報警，提醒已經碼垛完成。搬運工將碼垛好的托盤運走，放入新的托盤，重新往復動作即可。

掃碼識別功能：前端包裝工人采用手持式掃碼設備掃描紙箱條形碼，設備根據接收到的信息將紙箱按照預設規格碼放在托盤之上。

適用范圍
